La solución Ideal para los problemas de Falta de Cobertura de telefonía 3G/4G para Ntrip
En la actualidad la mayoría de los operarios que usan 1 solo Rover conectado por Ntrip a Redes de Bases tienen un problema que tiene difícil solución... ¿que hacer si en la zona de trabajo no tenemos cobertura de Red de telefonía 3G/4G y no podemos recibir nuestros codiciados Datos Ntrip para que nuestro Rover pueda alcanzar las precisiones que necesitamos para realizar nuestro trabajo?
Para este problema tan típico hemos diseñado dos soluciones
1.- Amplificador de Señal 3G. Este dispositivo diseñado exclusivamente por nosotros amplia la zona de trabajo permitiendo trabajar en aquellas zonas donde la Cobertura de Datos 3G/4G es muy escasa o casi nula y la ampliación es muy escasa. Para zonas donde la cobertura es casi nula o nula con este dispositivo no podemos trabajar y para ello necesitaremos la siguiente opción.

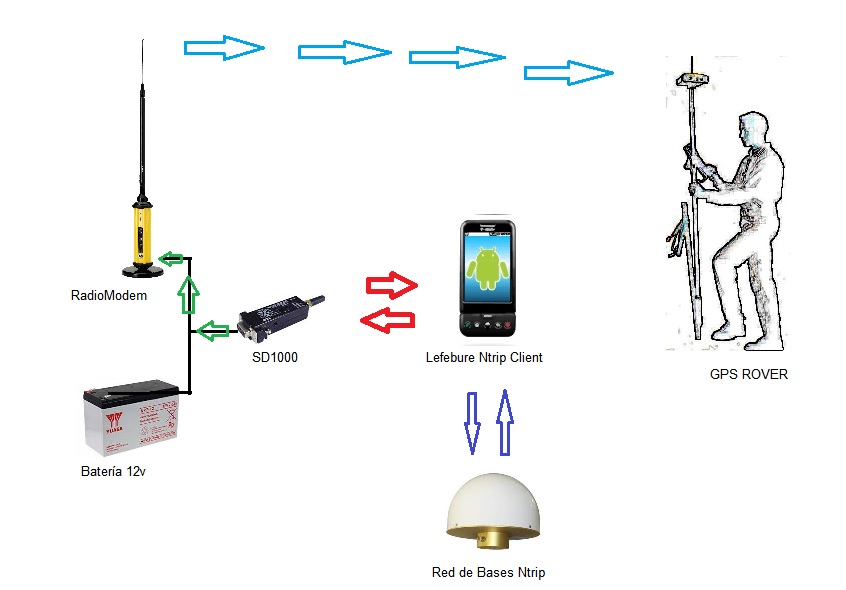

2.- Reenviar Ntrip por RadioModem: Usar un Radio Modem Externo para reenviar las Correcciones Diferenciales recibidas por 3G/4G desde una zona con Cobertura de Datos hacia una zona sin Cobertura. Supongamos que el Radio Modem tiene un alcance de 15 a 20 Km y en la zona de trabajo no hay cobertura. Seguramente en un radio de 15/20 Km habrá cobertura de Datos 3G/4G. La solución es poner en esa posición un Radio Modem conectado por Bluetooth a un SmartPhone Android donde una aplicación Ntrip Client se encarga de conectar con el Servidor Ntrip y pasar los datos al RadioModem que a su vez reenvía los datos vía Radio al Rover que esta en una posición sin Cobertura 3G/4G. Lo bueno de esta solución es que la información enviada por Radio es válida para infinitos Rover, siempre que sus Radio estén configuradas en la Frecuencia/Canal correctos y su modulación y demás parámetros sea compatible con la Radio Externa que envía la información.
Para aquellos usuarios que disponen de un viejo Hiper+ cuyo GPS Base dispone de una Radio Externa Pacific Crest PDL ya hicimos un vídeo explicativo de como hacer este proceso: https://www.youtube.com/watch?v=wrrisMIojUw&feature=youtu.be esto mismo se puede hacer con cualquier radio... y siguiendo este método lo hemos aplicado a varios equipos Leica 530 y 1200 donde la Radio que estaba en el Base la hemos extraído para ponerla a funcionar de esta manera: https://www.youtube.com/watch?v=nZ2SLw_N8vs&feature=youtu.be También disponemos de una solución para aquellos GPS que no tienen Radio Interna como son los Kolida S680P, Leica GG03/04, Topcon GRS-1 o Hiper SR, Geomax Zenith 15, Geosun eFix R2, etc: https://www.youtube.com/watch?v=zkKpqddhaMY&feature=youtu.be

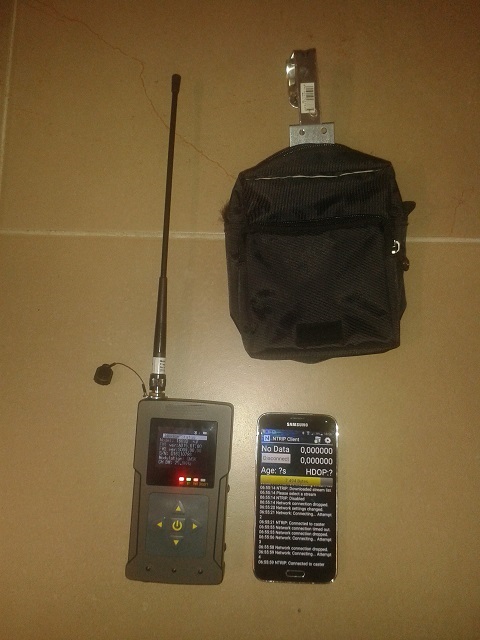

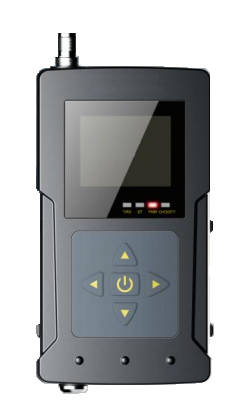

Para aquellos usuarios que no disponen de un Radio Módem Externo y por tanto solo tienen un GPS Rover con Radio Interna les ofrecemos este paquete que incluye un Nuevo y Excelente Radio Modem de 2W compatible con Pacific Crest, Trimtalk, TrimMark3, y South con un rango de frecuencias de 410 a 470 MHz, por tanto compatible con todos los GPS que hay en el mercado salvo aquellos que llevan un Radio Modem exclusivo Satel como son los GPS de Leica 530,1200,1250,Viva, los Hiper Pro de Topcon, y algún otro....
El paquete incluye: Radio Modem, Antena, Cable de Datos, Batería Interna, Bluetooth Interno, y Mochila de transporte, el cliente final solo debe aportar un teléfono Android (puede ser el mas viejo y básico que tengáis pues los requisitos para la aplicación Ntrip Client son muy muy básicos) con su correspondiente Tarjeta SIM con Datos 3G/4G.
|
|
● Cobertura
de ancho de banda de 60 MHz Bandas de 410-470 MHz |
El precio de este equipo es de 1600 €.

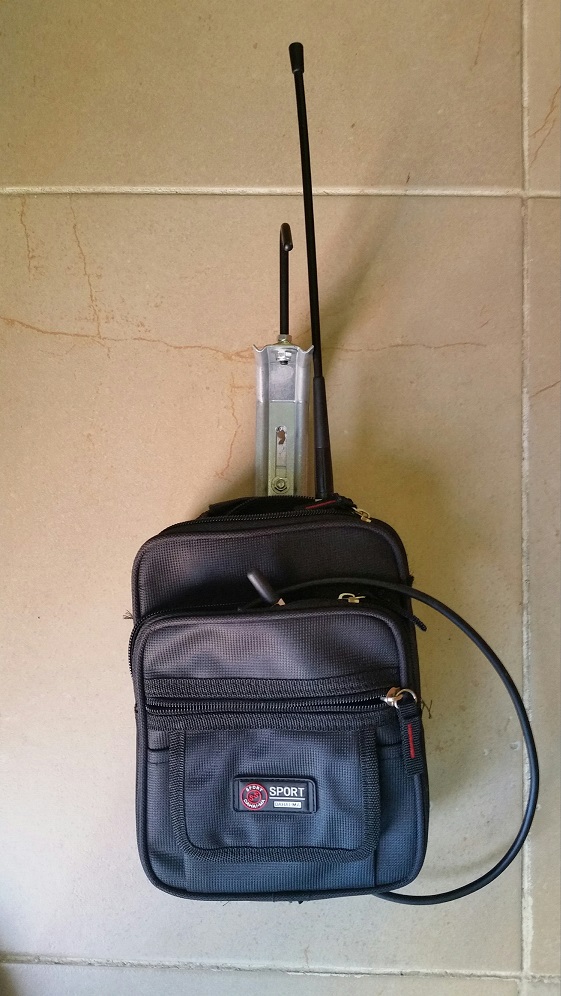

Habitualmente estos equipos se montan en un trípode o en un Jalón pero este montaje en medio del campo en una zona alta y claramente visible es un reclamo para los amigos de lo ajeno... y por tanto corres el riesgo de que te lo roben.... para evitar esto nosotros lo presentamos en una pequeña bolsa con un gancho para colgarlo en una rama de un árbol camuflado en el entorno para que sea poco visible ante los demás:
COMPARATIVA: Cada sistema tiene sus ventajas y sus inconvenientes:
1.- Amplificador de Señal 3G:
- Tiene un precio menor (menos de 800 €)
- La mochila donde va alojado el sistema va con nosotros y no corremos el riesgo de que nos lo roben.
- Tenemos Conexión de Datos en nuestro Colector de Datos y por tanto podemos enviar y recibir mails, WhatsApp, etc.
- Solo es válido para un solo Rover.
- No podemos asegurar al 100% que en la zona de Trabajo tengamos la mínima cobertura de Datos 3G/4G para poder amplificar la señal y pueda trabajar.
2.- Reenviar Ntrip por RadioModem:
- Tiene un precio mayor (1600 €)
- Hay que colocarlo en una zona con Cobertura 3G/4G y por tanto corremos el riesgo de que nos lo roben.
- No tenemos Conexión de Datos en nuestro Colector de Datos y por tanto no podemos enviar y recibir mails, WhatsApp, etc.
- Es válido para Infinitos Rover.
- Podemos asegurar en un 99,9% que en un Radio de 15/20 Km de la zona de Trabajo tengamos cobertura de Datos 3G/4G para que la aplicación Ntrip_Client pueda trabajar.
|

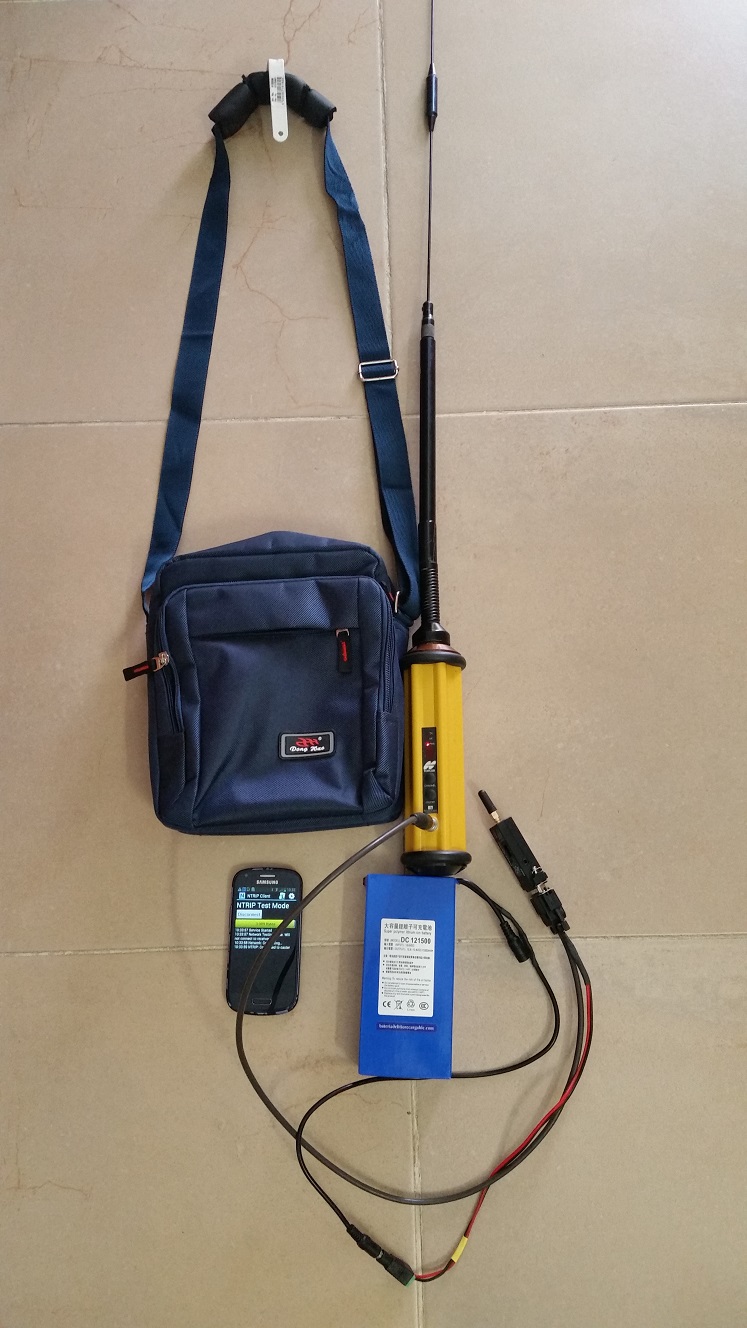

Radio Modem Pacific Crest PDL de 2W ( |

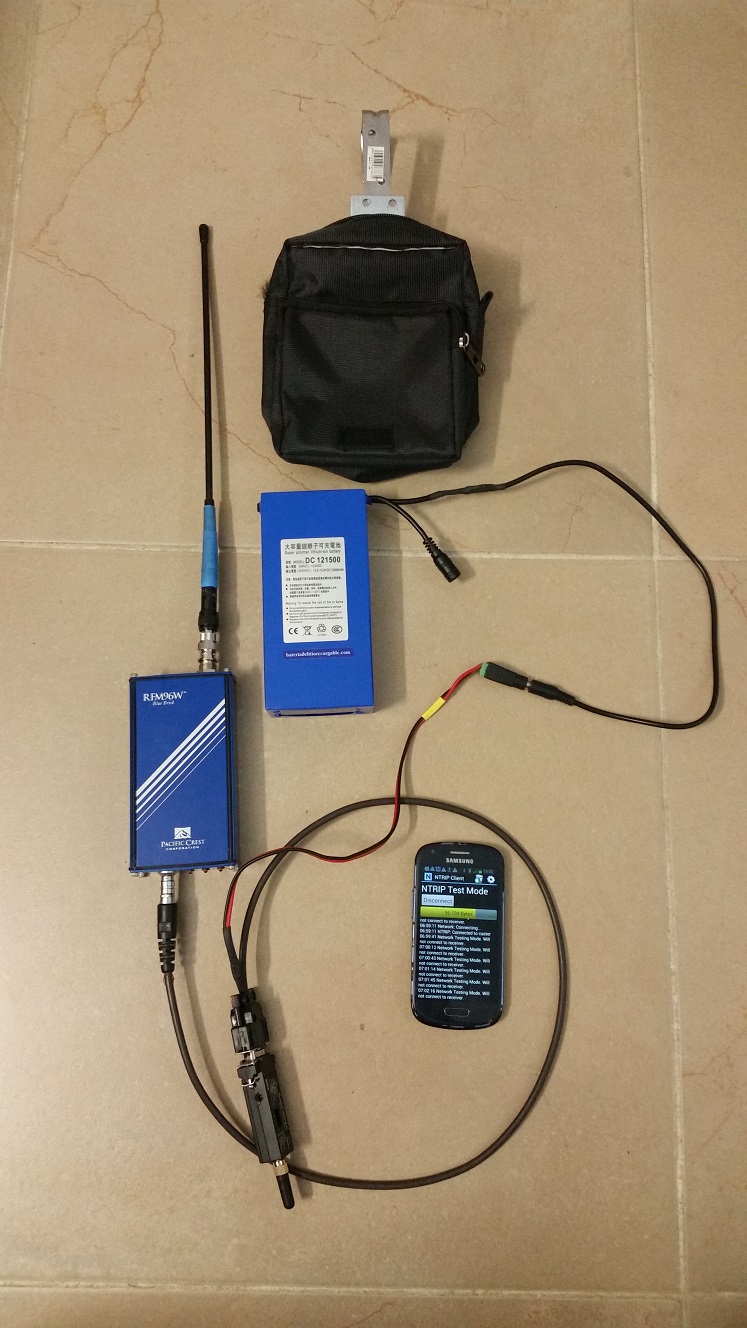

Radio Modem Pacific Crest RFM96W de 0.5W (700 €) ¡VENDIDO! |
|

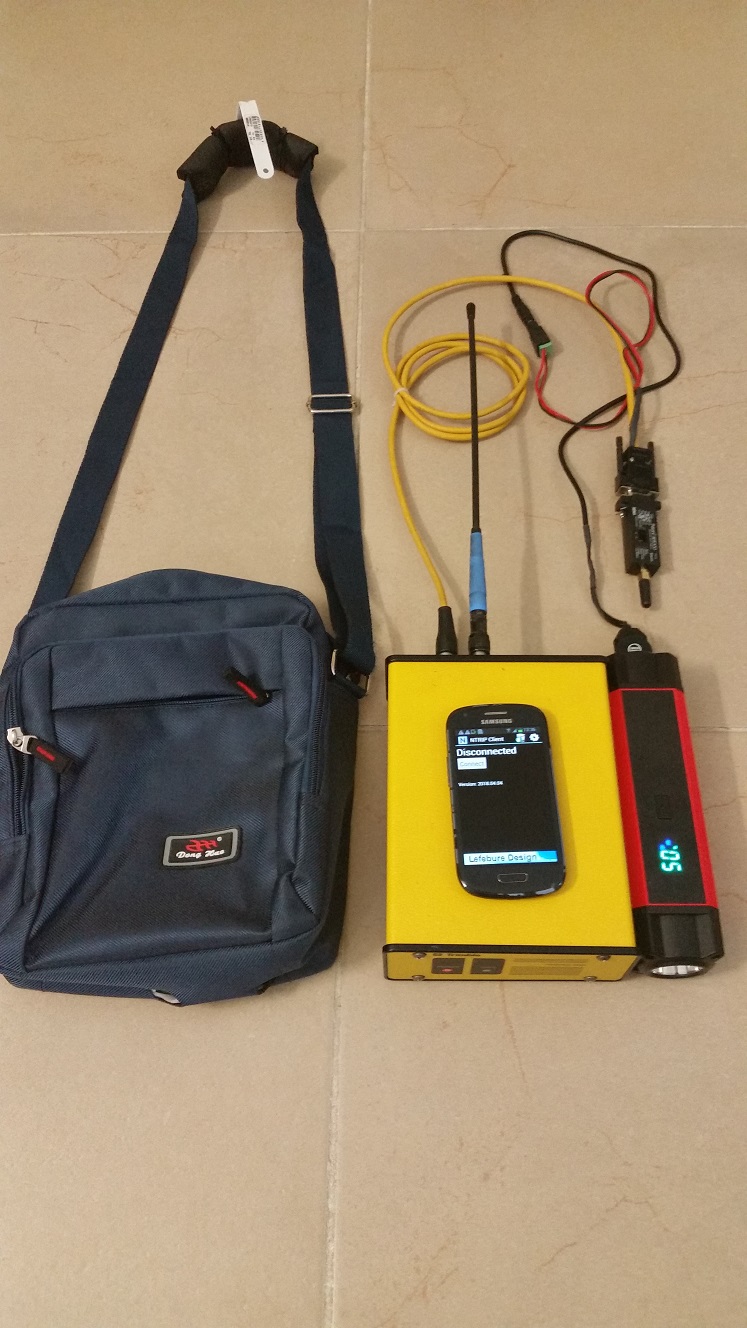

Radio Modem Trimtalk de 0.5W (700 €) ¡VENDIDO! |

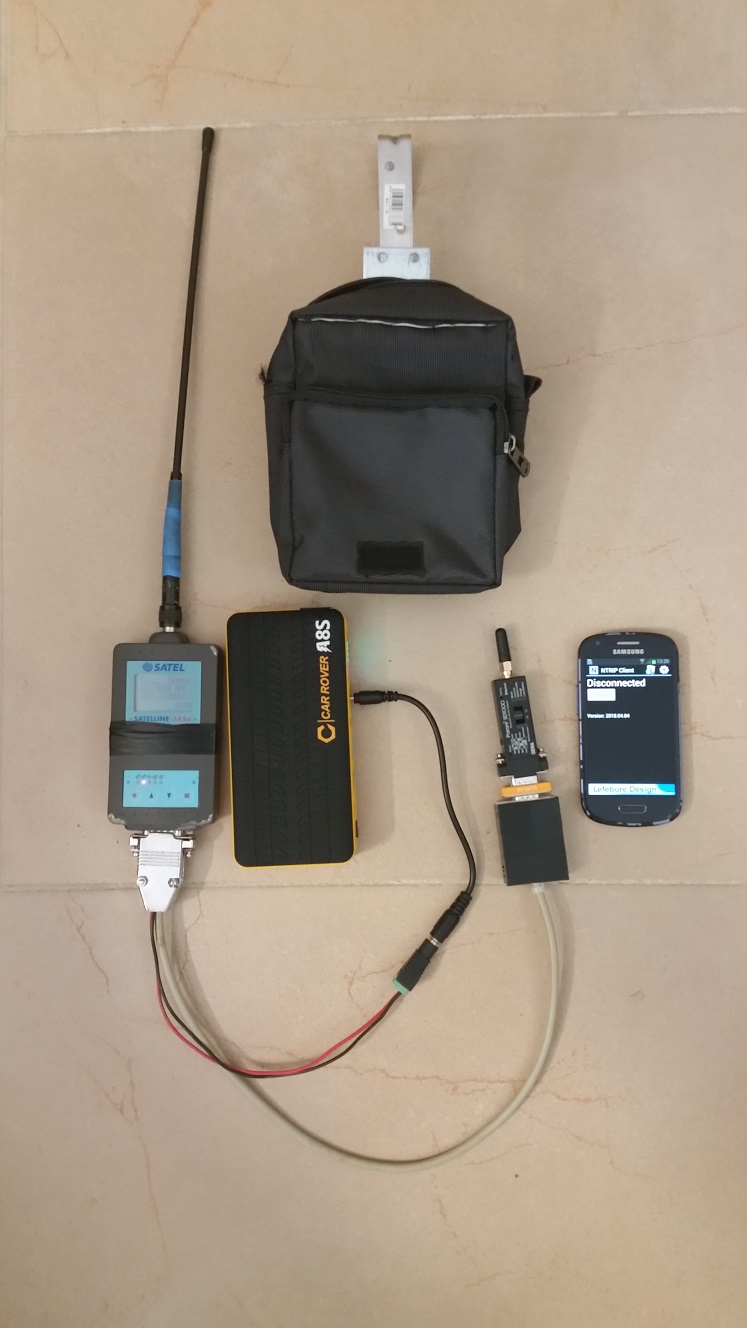

Radio Modem Satel de 1W ( |
Nota: RadioModem de 2ª mano revisados, garantía de 6 meses. Unidades limitadas. Incluyen Cables, Antena, Batería de Lithium alta capacidad, Adaptador RS232-Bluetooth, Cargadores, y Bolsa de transporte y camuflaje. No incluye Smartphone ni Tarjeta SIM
